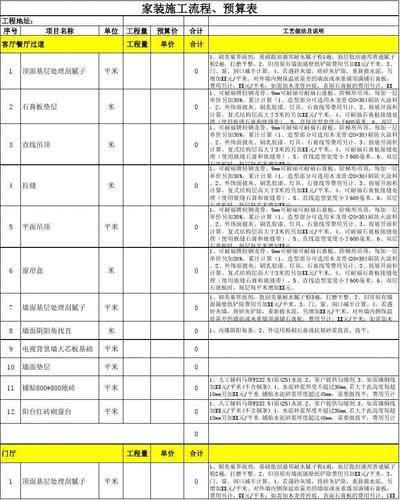

随着人们对于居住环境的要求越来越高，家庭装潢成为了一个极具关注度的话题。家庭装潢施工内容单和施工图则是装修过程中必不可少的两个方面。施工内容单详细列出了家庭装潢所需的各项工程和材料，从地板到墙面，从灯具到家具，每一项都经过精确的计算和规划。而施工图则是对整个家庭装潢的全貌进行了细致的图文说明，包括每个房间的布局、材料的选择和色彩搭配等。这两个工具的使用不仅可以确保施工的准确性和顺利性，更能为家庭装潢提供一个有序而美观的结果。

一、建筑一栋楼需要哪些图纸？

建筑一栋楼，需要建筑施工图、结构施工图、电气施工图、给排水施工图、暖通施工图、装饰施工图；人防施工图、消防施工图、节能施工图等。

建筑施工图分：包括设计说明、总平面图、平面图、立面图、剖面图和构造详图。表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。

结构施工图分等：包括结构设计说明、基础图、梁板柱平面布置图和各构件的结构详图。表示承重结构的布置情况，构件类型，尺寸大小及构造做法。

电气施工图分（包括强电和弱电）：设计说明、平面图、系统图、详图等，电施部分包括建筑智能化的施工图纸。

给排水施工图：设计说明、平面图、系统图、详图等；

暖通施工图分：设计说明、平面图、系统图、详图等；

人防施工图分：设计说明、平面图、剖面图、梁板柱施工图、详图。

另外还有：消防施工图、节能施工图及电梯施工图等。

二、建筑施工图都包括哪些？

优质答案1：

一、建筑施工图简称“施建”，一般由设计部门的建筑专业人员进行设计绘图。建筑施工图主要反映一个工程的总体布局，表明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。 建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸，以及墙身剖面图和楼梯、门窗、台阶、散水、浴厕等详图与材料、做法说明等。 建筑室内装饰、工程地面平面图用垂直各个地面正投影的形式表示；顶棚平面图多以仰视的垂直于个顶棚的正投影表示；各墙面立面图以垂直于各个墙面的正投影面表示；而细部则以详图的形式来表示。

二、国家标准

由于房屋的构、配件和材料种类较多，为作图简便起见，"国标"规定了一系列的图形符号来代表建筑构配件、卫生设备、建筑材料等，这种图形符号称为图例.为读图方便，"国标"还规定了许多标注符号。

1.折叠轴线编号

建筑施工的定位轴线是建造房屋时砌筑墙身、浇注柱梁、安装构配件等施工定位的依据。凡是墙、柱、梁或屋架等主要承重构件，都应画出定位轴线，并编号确定其位置。对于非承重的分隔墙、次要的承重构件，可编绘附加轴线，有时也可以不编绘附加轴线，而直接注明其与附近的定位轴线之间的尺寸。

根据"国际"规定，定位轴线采用细点画线表示。轴线编号的圆圈用细实线，直径一般为8mm~10mm的圆圈，并在其中进行编号。详图上为10mm，如图3-2所示。轴线编号写在圆圈内。轴线编号原则为:在平面图上水平方向的编号采用 *** 数字，从左向右依次编写。垂直方向的编号，用大写拉丁字母自下而上顺次编写。拉丁字母中的I、O及Z三个字母不得作轴线编号，以免与数字1、0及2混淆。在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。较复杂或不对称的房屋，图形上方和右侧也可标注。

对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用 *** 数字顺序编写。在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明.定位轴线也可采用分区编号，其注写形式可参照"国标"有关规定。

2、折叠标高符号

建筑图样中表示建筑物高度的标注与一般的尺寸标注不同，规定采用标高符号标注。

在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度，按其基准点不同标高有两种形式，即绝对标高和相对标高。绝对标高是以我国青岛附近黄海的平均海平面为零点测出的高度尺寸，在建筑总平面图中对室外地坪及道路控制点的高度，一般采用绝对标高，绝对标高以米为单位精确到厘米。;相对标高又称建筑标高，是以建筑物室内主要地面为零点进行计算高度的标高。各类图上所用标高符号应按图3-3(1)所示形式以细实线绘制，标高符号的尖端应指至被标注的高度，尖端可向下也可向上。图3-3(2)所示为具体的画法。标高数值以米为单位，一般注至小数点后三位数(总平面图中为两位数)。在"建施"图中的标高数字表示其完成面的数值。如标高数字前有"一"号的，则表示该处完成面低于零点标高。如数字前没有符号的，则表示高于零点标高。如果同一位置表示几个不同标高时，数字可按图3-3(4)的形式注写。

3、折叠详图符号

在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。索引符号和详图符号内的详图编号与图纸编号两者对应一致。索引符号和详图符号按"国标"规定，索引符号的圆和引出线均应以细实线绘制，圆直径为10mm。引出线应对准圆心，圆内过圆心画一水平线，上半圆中用 *** 数字注明该详图的编号，下半圆中用 *** 数字注明该详图所在图纸的图纸号，如图3-4。如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线。索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。

当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为投射方向。

详图符号用一粗实线圆绘制，直径为14mm。详图与被索引的图样同在一张图纸内时，应在符号内用 *** 数字注明详图编号(图3-4b)。如不在同一张图纸内，可用细实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸号.(四)指北针

指北针(图3-5)用细实线绘制，圆的直径宜为24 mm。指针尖为北向，指针尾部宽度宜为3mm。需用较大直径绘指北针时，指针尾部宽度宜为直径的1/8。

优质答案2：

对于工程的施工，除了施工的团队，机械，材料外，还需要具备的就是施工图纸，所有的施工都是遵循施工图纸上面的内容规范而进行的。

一般的，施工图纸分为有总施工平面图，然后就是施工详图，施工立面图纸，施工平面图纸，设计说明，水电安装图纸，装修图纸，施工结构图和材料图纸等。

三、室内装修报建需要些什么图纸？

室内装修的图纸方面需要四类图纸：施工方案图、施工平面图、各立面图、水电施工图；

施工方案图：在施工前，设计师根据客户要求，出的一套具体实施方案。包括设计图纸和措施、时间、尺寸等等；

施工平面图：施工平面图是施过程空间组织的图解形式,用以表达现有地形地物、拟建构筑物为施工服务的各类临时设施、运输道路机械设备等的平面位置;

立面图：在与房屋立面平行的投影面上所作房屋的正投影图，称为建筑立面图，简称立面图；

水电施工图：包括水施（建筑给排水施工图）和电施（建筑电气施工图），统称水电施工图。
